L'évolution du redressage de châssis et de la métrologie tridimensionnelle en carrosserie

Une peinture brillante peut tromper l'œil, mais pas la physique du véhicule. Lorsqu'une automobile subit une collision de moyenne ou forte intensité, l'énergie cinétique est transférée à travers les panneaux extérieurs vers le noyau structurel : le châssis monocoque.

Pour le carrossier structurel, la réparation ne consiste pas à débosseler des tôles, mais à redonner aux cotes géométriques du véhicule les paramètres exacts de la chaîne d'assemblage. Un écart d'à peine deux millimètres sur les dômes de suspension altérera la géométrie de la direction, provoquant une usure asymétrique des pneus et compromettant la stabilité à grande vitesse.

La fin des mesures manuelles

Historiquement, les carrossiers utilisaient des compas à verges et des mètres rubans pour mesurer en diagonale les points d'ancrage du moteur et de la suspension. Aujourd'hui, la rigidité torsionnelle des aciers modernes ne permet plus cette marge d'erreur.

L'atelier de carrosserie de haute performance emploie des systèmes de mesure électronique tridimensionnelle. Le véhicule est ancré sur un marbre de redressage et des cibles réfléchissantes ou des émetteurs laser sont placés sur les points de contrôle structurels sous la voiture. Une caméra supérieure lit ces points et le logiciel les compare en temps réel avec la base de données officielle du constructeur.

La technique du redressage vectoriel

Lorsque le logiciel détecte qu'un longeron avant a dévié de 15 mm vers la gauche et de 5 mm vers le haut, le carrossier ne peut pas simplement tirer dessus avec une chaîne. Les aciers à haute résistance (THLE/UHLE) ont une "mémoire" et une énorme tension accumulée.

Le professionnel doit appliquer un redressage vectoriel : utiliser de multiples équerres (ou tours) hydrauliques simultanément pour tirer dans l'angle inverse exact de celui de l'impact. De plus, il doit savoir quand appliquer une tension soutenue à froid et quand libérer la tension acoustique du métal par des coups de marteau spécifiques sur les zones de déformation programmée.

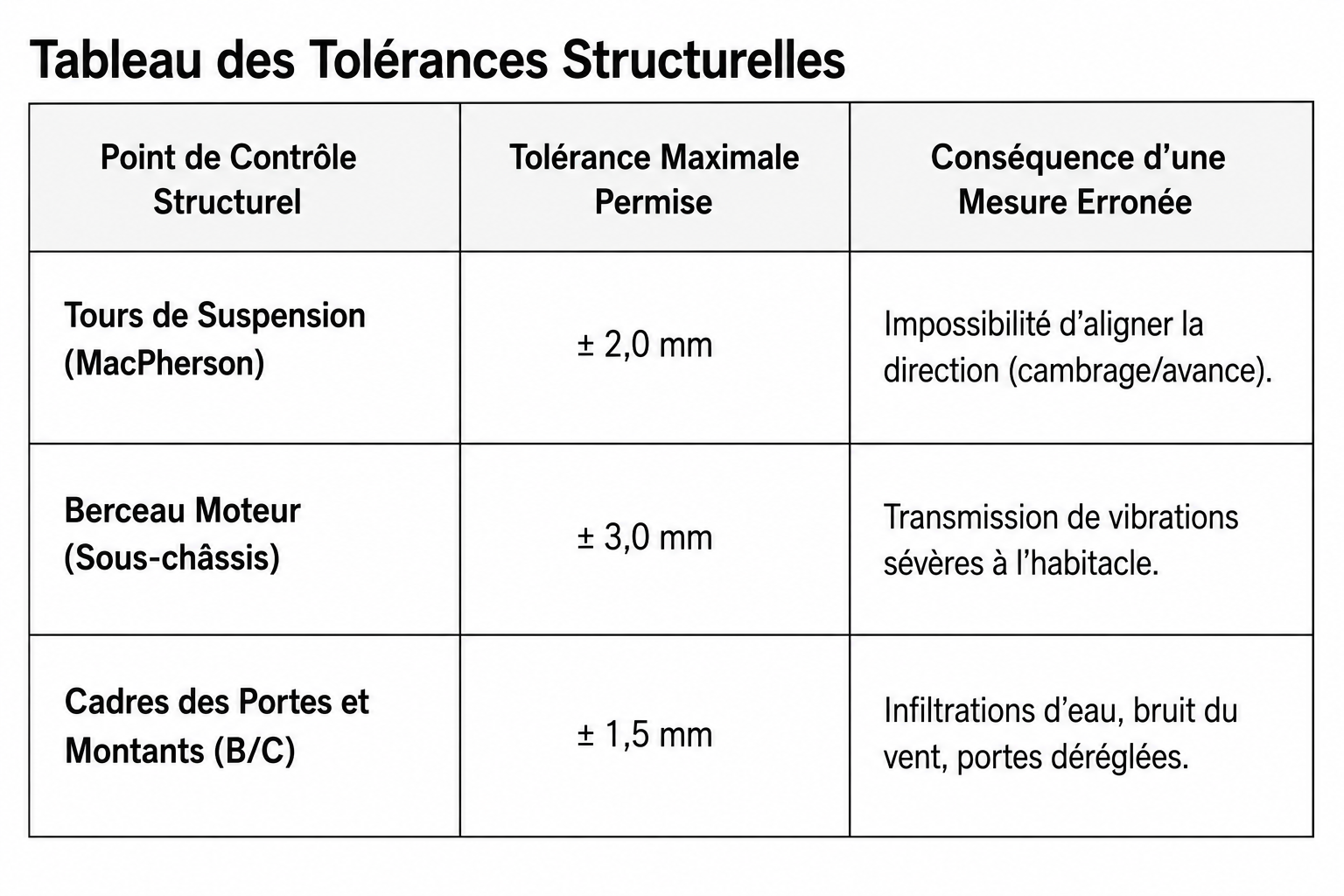

Tableau des Tolérances Structurelles

Une réparation d'élite est régie par une métrologie stricte.

‍

‍

Le métier de carrossier est, en réalité, celui d'un ajusteur mécanique de précision. Sans une base structurelle millimétrée au plus juste, le travail du préparateur et du peintre manque de fondations.
